产品名称： |

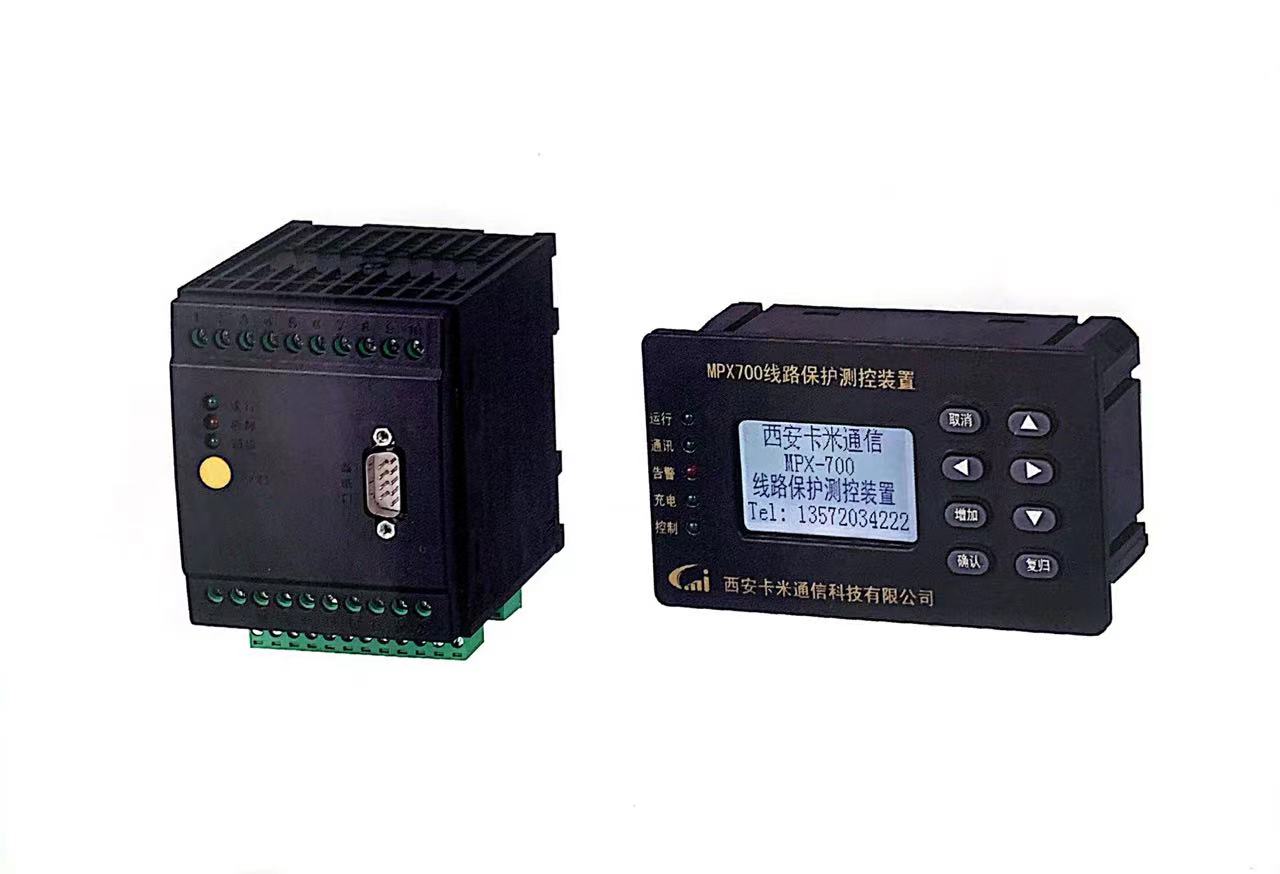

低压线路保护测控装置 |
产品型号： |
MPX-700 |
|||||||||||||
|
使用范围： |
为低压配电回路提供控制、保护、检测和通讯于一体的智能化服务。 |
|||||||||||||||
|
产品构成： |
由测控主机、操作显示器、装置 CT三部分组成。 |
|||||||||||||||
|
测控主机 |
外形尺寸：75*90*96（长*宽*高）mm |
安装方式：C35mm导轨安装 |
||||||||||||||
|
操作显示器 |
外形尺寸：99*60*40（长*宽*高）mm |
安装方式：面板安装（开孔：95*56mm） |
||||||||||||||
|
装置 CT |
外形尺寸：50*48*110（长*宽*高）mm |
安装方式：C35mm导轨安装 |
||||||||||||||
|
基础参数 |
||||||||||||||||
|
1 |
电源输入： 220V AC、110V DC 或 220V DC。 |
|||||||||||||||
|
2 |
电压信号输入：380VAC。 |
|||||||||||||||
|
3 |
电流信号输入：一次穿心标配150A电流互感器，二次穿心标配10A电流互感器。 |
|||||||||||||||
|
4 |
输入输出：装置具有9路开关量输入，具有5路继电器输出。 |
|||||||||||||||
|
5 |
模拟量输出：装置可选配一路 4～20mA输出，模拟量可通过编程设定。 |
|||||||||||||||
|
6 |
事件记录：装置保存保护记录、遥信记录、操作记录、自检记录各32条。 |
|||||||||||||||
|
7 |
装置通讯：通讯1为标配，2为选配，均采用RS485接口，以Modbus-RTU通讯协议实现组网。 |
|||||||||||||||
|
测量参数 |
||||||||||||||||
|
1 |
三相电流 |
2 |
零序电流 |
3 |
正序电流 |
4 |
负序电流 |
|||||||||
|
5 |
三相相电压 |
6 |
三相线电压 |
7 |
零序电压 |
8 |
正序电压 |
|||||||||
|
9 |
负序电压 |
10 |
有功功率 |
11 |
无功功率 |
12 |
视在功率 |
|||||||||
|
13 |
功率因数 |
14 |
频率 |
15 |
电能 |
16 |
角度 |
|||||||||
|
17 |
谐波 |
18 |
温度 |
|
|
|
|
|||||||||
|
保护功能 |
||||||||||||||||
|
1 |
短路速断保护 |
2 |
限时速断保护 |
3 |
过流保护 |
|||||||||||
|
4 |
过流反时限类型 |
5 |
过流加速保护 |
6 |
过负荷保护 |
|||||||||||
|
7 |
零序电流保护 |
8 |
零流加速保护 |
9 |
欠电压保护 |
|||||||||||
|
10 |
过电压保护 |
11 |
零序电压保护 |
12 |
熔丝断线报警 |
|||||||||||
|
13 |
分断溢出保护 |
14 |
温度保护 |
|
|
|||||||||||
|
控制模式 |
||||||||||||||||
|
1 |
断路器控制模式 |
|
|
2 |
接触器控制模式 |
|
|
|||||||||
