产品概述
产品名称：
电动机保护测控装置
产品型号：
MPC-700
使用范围：
为低压电动机提供控制、保护、监测和通讯于一体的智能化服务。
产品构成：

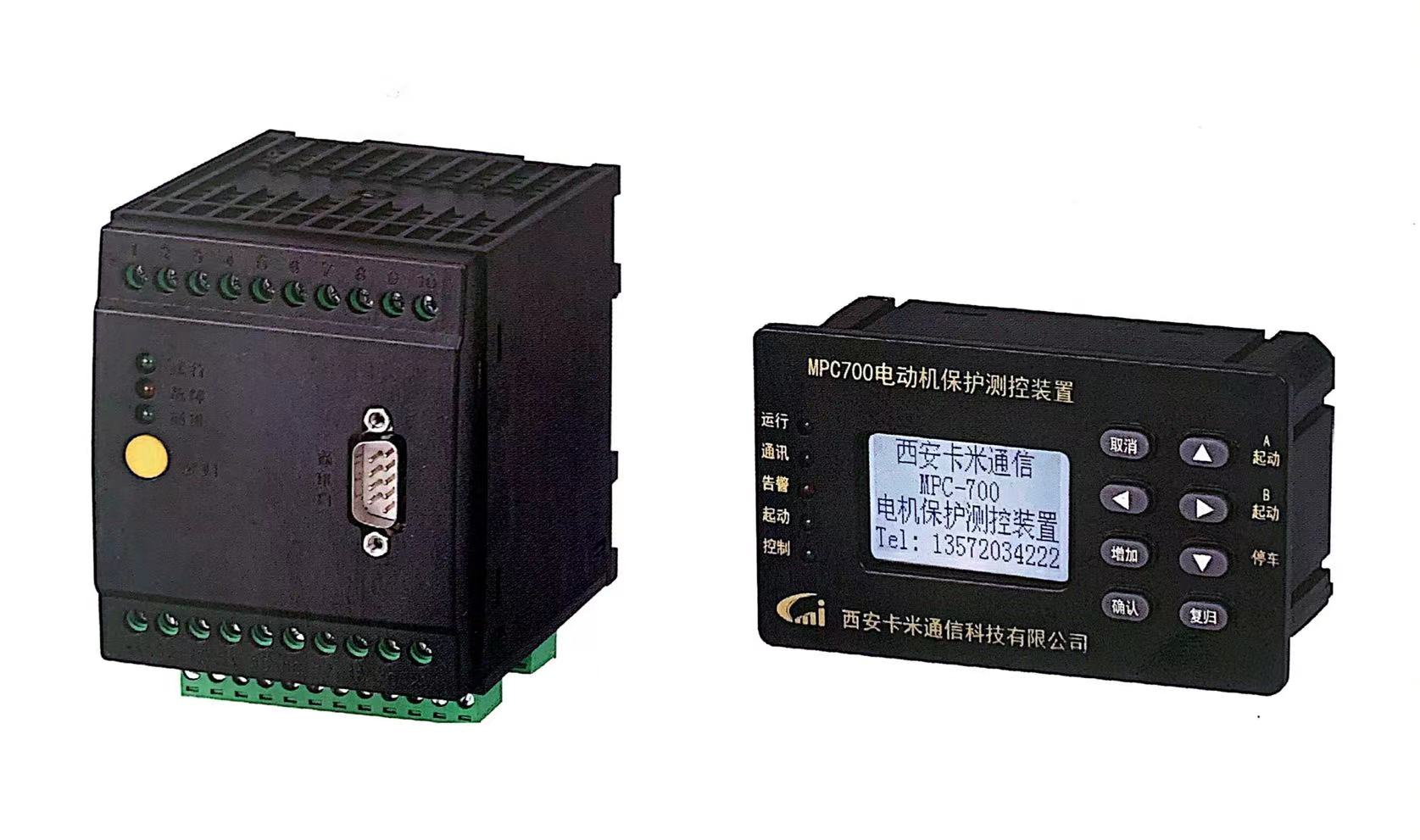

由测控主机、操作显示器、装置 CT三部分组成。
测控主机
外形尺寸：75*90*96（长*宽*高）mm
安装方式：C35mm导轨安装
操作显示器
外形尺寸：99*60*40（长*宽*高）mm
安装方式：面板安装（开孔：95*56mm）
装置 CT
外形尺寸：50*48*110（长*宽*高）mm
安装方式：C35mm导轨安装
基础参数
1
电源输入： 220V AC、110V DC 或 220V DC。
2
电压信号输入：380VAC或690VAC。
3
电流信号输入：一次穿心标配150A电流互感器，二次穿心标配10A电流互感器。
4
输入输出：装置具有9路开关量输入，具有5路继电器输出。
5
模拟量输出：装置可选配一路 4～20mA输出，模拟量类型可通过编程设定。
6
事件记录：装置保存保护记录、遥信记录、操作记录、自检记录各32条。
7
装置通讯：通讯1为标配，2为选配，均采用RS485接口，以Modbus-RTU通讯协议实现组网。
测量参数
1
三相电流
2
漏电电流
3
零序电流
4
正序电流
5
负序电流
6
电流不平衡度
7
最大起动电流值
8
最大起动时间值
9
三相相电压
10
三相线电压
11
零序电压
12
正序电压
13
负序电压
14
电压不平衡度
15
有功功率
16
无功功率
17
视在功率
18
功率因数
19
频率
20
电能
21
角度
22
谐波
保护功能
1
短路保护
2
堵转保护
3
缺项/不平衡保护
4
负序电流保护
5
欠电压保护
6
过电压保护
7
电压相序保护
8
过载热保护
9
过载电流保护
10
欠载保护
11
接地/漏电保护
12
起动超时保护
13
外部故障保护
14
tE时间保护(防爆)
15
热敏温度保护
16
分断电流溢出保护
起动方式
1
直接起动
2
双向起动
3
双速起动
4
星/角起动
5
变压器降压起动
6
电阻降压起动
7
软起动配合起动
8
变频器配合起动
9
失压重起动
10
上电自起动
